1.1 연구 배경과 목적

Records in Contexts(이하 RiC, ‘릭’)는 ICA(International Council of Archive)에서 2016년에 발표한 이래 기존의 기술표준과 디지털 아카이브 패러다임을 전환할 수 있는 새로운 기술표준(standard of archival description)으로 부상하고 있다. 그렇다면 RiC의 실체는 무엇이고 실무에 어떻게 적용할 수 있는가? 그 답을 찾아가기 위해 본 연구는 RiC을 디지털 아카이브 시스템의 데이터 모델로 다루고자 한다.

국내 기록관리 현장에서 아직도 종이기록을 분류하고 기술하던 기존의 관행을 유지하고 있는 것(현문수, 설문원, 2018)은 기술표준을 시스템 입력 서식에 그대로 반영하는 시스템 설계 관행과도 맞닿아 있다.¹⁾ 시스템 설계를 위해 기술 요소(descriptive element)를 선정하지만, 선정된 기술 요소가 데이터 아키텍처²⁾ 수준에 적용되지 못하고 있는 것이다. 그 결과 시스템 화면(응용 프로그램 수준)과 데이터 구조가 같아지거나, 업무 프로세스 그대로 데이터 구조가 정의되어 데이터 관리 차원에서 무결성을 위반하게 된다. 본 연구는 이 점을 개선할 방법론으로 새로운 기술표준 RiC을 데이터베이스 설계 단계부터 적용하려 한다.

전자기록시대에서 기술 요소의 탑재와 데이터의 상호운용은 디지털 아카이브의 중요한 과제로 인식된다. 예를 들어, AtoM(Access to Memory)은 시스템 관리자 입력 화면에 ISAD(G)를 반영하고 있으며, 그 내부 데이터 모델은 ISAD(G), ISAAR(CPF) 등을 기반으로 한다. 또한 기술 요소를 기반으로 데이터 상호 운용성(interoperability)을 확보하기 위해 데이터를 정의하고 참조모형을 구조화하는 개념 모델을 개발하기 시작했다. 호주의 AGRkMS, 스페인의 CNEDA, 핀란드의 FCMAD 등, 각 국가에서 ISO 23081을 참조하고 자국의 기술 표준을 토대로 개발한 개념 모델이 바로 그것이 다. 이 과정에서 데이터의 상호운용성 확보 범위가 국가와 분야(도서관·박물관 등)를 넘게 되면서 국제적 기술표준의 필요성이 대두하였고, 그 결과 RiC이 탄생하게 된 것이다(Llanes-Padron & Pastor-Sánchez, 2017).

RiC은 국제적 기술표준으로서 기록이 생산· 관리·배포되는 맥락(context)의 복잡한 관계를 효과적으로 표현할 수 있도록 설계되었다(Artifactual Systems Inc., 2017). 이를 위해 RiC은 개념 모델(conceptual model)인 RiC-CM과 온톨로지(ontology)인 RiC-O를 제시한다. RiCCM은 기록 맥락의 다차원적인(multi-dimensional) 특성을 기록과 연계하여 관리할 수 있도록 기존 ICA 4개의 표준³⁾에 분산된 기술 요소를 정규화하고 통합한 것이며, RiC-O는 기록정보 배포의 범위와 방법적 차원에서 기관 간, 시스템 간 상호운용성을 확보하기 위한 것이다. RiC은 데이터 개체와 관계를 기반으로 하고 상호운용성을 중시하고 있어, 도입할 경우 각 시스템에 분산된 데이터를 연계하기 쉽고 개발된 이후에는 적은 비용으로 시스템을 확장할 수 있을 것으로 기대된다. 또, 그 데이터를 이용해 새로운 서비스를 개발할 수 있으며, 세계적인 표준으로서 RiC을 도입한 모든 기관은 상호 데이터 협력을 할 수 있게 될 것이다.

이러한 주장을 뒷받침하기 위해, 현재 ICA에서는 RiC을 개발한 EGAD(Expert Group on Archival Description)의 하위 그룹을 결성해 RiC을 구현하기 위한 파일럿 프로젝트를 진행하고 있으며, 이에 대한 명세를 공개하고 있다(ICA EGAD, 2018). 이 프로젝트는 RiC-CM의 요소를 기록 정보에 매핑(mapping)해 데이터 모델링하는 것으로 RiC-O를 구현한다. 이때 데이터를 RDF(Resource Description Framework)로 표현하며, RDF 데이터로 변환된 기록 정보를 저장하고 시각화하기 위해 트리플 저장소(triplestore)를 채택해 그래프형 데이터 모델을 구현하였다. 이러한 RiC 파일럿 프로젝트를 통해 우리는 아직 개념적으로만 존재하는 RiC이 어떻게 데이터 상호운용성을 확보하고 연계할 수 있는지 알 수 있다. 그리고 실현 가능성 측면에서 앞으로 국내 RiC 연구에 시사하는 바가 크다.

디지털 아카이브의 관계자들이 RiC을 이해하기 위해서는 소프트웨어로서의 RiC에 대한 연구가 RiC의 필요성 연구만큼이나 중요하다. 본 연구는 지금까지 국내 RiC 연구 성과에서 한 발짝 더 나아가 RiC을 구현하기 위한 기술적(technical) 영역에서 접근하는 것을 목표로 한다. 동시에 RiC의 개념과 내용을 좀 더 명확하게 파악하고 그 활용방안을 샘플링 방법을 통한 데이터 모델링으로 제시하고자 하였다.

1.2 선행 연구 검토

RiC에 대한 국내 연구는 주로 소개와 시사점 중심의 경향성을 띤다. 이는 아직까지 RiC이 현재 초안단계로 ICA에서 계속 수정과 보완을 하고 있다는 점과 국내에서 RiC 도입에 대한 공감대가 아직 확산되지 않은 점이 작용한 것으로 보인다. 그리고 무엇보다 연구자 개인이 RiC을 적용한 실험환경(테스트베드)을 구축하고 실효성을 검증하기가 쉽지 않다는 점이 더 큰 원인이라 할 수 있다.

지금까지 RiC 초안의 발표부터 수정과 검토, 각국 기록공동체의 의견 수렴 등 그 과정을 놓치지 않고 국내에 소개한 박지영의 연구(박지영, 2016, 2017a, 2017b)는 RiC에 대한 국내 기록학계의 관심을 불러일으키는 핵심적인 역할을 했다. 박지영은 RiC에 대한 연구 이전에도 이와 비슷한 FRBRoo, CIDOC-CRM과 같은 기술표준을 꾸준히 연구했는데(박지영, 2008, 2017c), 그 연장선에서 차세대 기록물 기술표준으로서RiC을 분석하고, RiC을 적용하기 위한 테스트를 수행했다.

이유빈과 이해영(2017)은 시맨틱웹 환경에서 기록을 검색하는 인터페이스를 연구하며 그 기반이 되는 정보구조 모형으로서 RiC을 소개한 바 있다. 이 연구는 기록의 온톨로지 검색 인터페이스를 제안하며 RiC이 그 기반이 될 수 있다는 개념(concept)을 제공하였다는 데 그 의의가 있다.

현문수와 설문원(2018)은 차세대 공공 전자 기록관리체계 수립을 위한 연구를 위해 공공 전자기록의 조직화 원칙과 모형 설계의 방향을 제시하였는데, 이때 RiC이 공공 전자기록 조직 모형에 적합한 지에 대한 검토로써 RiC을 분석하였다. 이들은 RiC의 혁신성을 인정하지만 여전히 보완되고 정련될 필요가 있다는 국제사회 의견을 참조하여, RiC을 무비판적으로 수용하지 말고 RiC의 원칙을 존중하되 후속연구를 통해 국내 디지털 환경에 맞는 실증적 전자기록 조직 모형을 개발해야 함을 시사했다.

이렇듯 RiC을 소개하고 시사점을 전달하는 연구들은 어느 정도 이루어졌으나, 본 논문의 연구주제인 RiC의 데이터 모델링에 관한 직접적인 연구는 아직까지 이뤄진 바가 없다. 따라서 RiC과 비슷한 기술표준이며 RiC의 설계에 바탕이 되기도 한 FRBR/FRBRoo와 CIDOC-CRM을 활용한 데이터 모델링 연구를 참고할 필요가 있다.

현문수(2014)는 로컬리티 정보자원 구조화연구를 위해 FRBRoo/CIDOC-CRM을 기반으로 하는 개념 모델을 제시하였다. 이 연구에서 데이터베이스 논리 모델링 단계까지 기술되지 않았으나, 로컬리티 정보자원의 사례로부터 물리적 개체(physical entity)를 추출하고, FRBRoo/CIDOC-CRM의 개념적 개체(conceptual entity)와 연결하였다. 이렇게 구축된 개념 모델은 데이터베이스나 온톨로지 구현을 위한 참조 모델로 활용할 수 있기 때문에 현문수(2014)의 연구는 데이터 모델링을 위한 FRBRoo/CIDOCCRM의 유용성을 증명한 것이라 볼 수 있다.

DOREMUS(Doing Reusable Musical Data) 프로젝트는 FRBR/CIDOC-CRM의 요소를 적용해 클래식 음악 정보 온톨로지를 구현하고자 했다.⁴⁾ 데이터 구조 설계를 위해 FRBR/CIDOCCRM의 핵심 정보 개체를 event, work, expression으로 정하고 개체와 개체간 맥락을 표현하는 하위 개체 및 관계를 세밀하게 조직화하였다. 이렇게 도출된 개념 수준 데이터 모델을 RDF로 변환하고 통제어휘집(controlled vocabularies)을 발행하였으며 RDF의 저장, 질의와 검색을 위해 그래프형 데이터 모델을 구현하였다. DOREMUS 프로젝트의 전체 개발 프로세스는 방법론적 측면에서 본 연구에 시사하는 바가 크다. 이미 검증된 방법이라 할 수 있으며 RiC-O를 구현하기 위해 ICA가 수행한 파일럿 프로젝트와 유사한 프로세스를 갖기 때문이다.

한편, RiC은 ISO 15489(기록관리 표준), 23081과 호환될 수 있도록 설계되었고(EGAD, 2016), ISO 23081과 개발 목적 및 구성 측면에서 상당히 유사하다.⁵⁾ 또 RiC의 적용단계에서 ‘레거시 시스템(legacy system)’의 데이터를 재활용할 필요도 있기 때문에 메타데이터 표준을 데이터 모델링에 적용한 국내 사례를 살펴보고자 한다. ISO 23081을 참조하여 이를 데이터 모델링에 직접 적용한 연구 중 황진현과 임진희(2012)의 시각예술기록정보 관리를 위한 데이터 모델 설계 연구는 주목할 만하다. 이 연구는 시각예술정보를 데이터 모델링하기 위해 KS X ISO 23081 다중개체 모형을 적용하여 주요 개체(e.g. 기록정보, 기록 하위정보 등)를 정리하고, 개체-관계를 모델링하는 절차와 방법을 제시하였다. 관계 모델링을 연관된 두 개체에 대해 각각 제시하면서 메타데이터 표준 요소를 적용한 개체와 개체로서의 관계를 정의하는 과정을 상세히 설명했다는 점에서 의미가 있다.

1.3 연구 방법

데이터 모델링(data modeling)이란 주어진 개념으로부터 논리적인 데이터 모델을 구성하는 작업을 말하며, 일반적으로 이를 물리적인 데이터베이스 모델로 환원하여 고객의 요구에 따라 특정 정보시스템의 데이터베이스에 반영하는 작업을 포함한다(이규화, 2011). 본 연구에서는 일반적인 개념으로서의 논리적 데이터 모델을 구성하는 작업에 국한하며, 데이터베이스 모델링이라 불리는 후자의 작업은 연구의 범위에서 제외하였다.

데이터 모델링 연구는 다음과 같이 진행된다. 이론적 배경에서는 RiC 아키텍처를 살펴보고 RiC의 개체, 속성, 관계가 어떻게 구성되어 있는지를 파악한다. RiC은 개념 모델 RiC-CM과 온톨로지 모델 RiC-O로 구성되어 있는데, 이중 RiC-O의 개발 명세가 아직 발표되지 않았으므로 RiC 아키텍처에서는 RiC-CM의 요소를 중심으로 살펴볼 것이다. 이어서 앞서 검토한 RiC 아키텍처와 특징을 분석하여 모델링 개요를 살펴본다. 이때 모델링하는 각각의 데이터 모델, 관계형과 그래프형의 매커니즘을 소개하고 앞으로 도출될 데이터 모델이 어떤 모습으로 구현될 것인지 살펴볼 것이다.

이상의 내용을 토대로 본 연구에서는 본격적으로 RiC을 이용해 데이터 모델링을 시도해보려고 한다. 먼저 현행 디지털 아카이브 시스템이 대부분 관계형 데이터베이스를 기반으로 하고 있음을 고려하여 관계형 데이터 모델을 구현할 것이다. 관계형 데이터 모델링을 위한 도구로는 MySQL Workbench 8.0 CE를 활용하였다. MySQL Workbench는 MySQL 데이터베이스를 위한 오픈소스 비주얼 데이터베이스 설계와 질의 도구이다. 또, 정보 개체 간의 ‘관계’를 연결하여 네트워크 데이터 모델을 구축할 수 있는 그래프 데이터 모델의 구현도 함께 수행할 것이다. 이 때 그래프 모델을 구조화하고 질의하는 몇 가지의 방법 중 속성 그래프 모델을 구현하고자 한다. 도구는 현재 가장 대중적인 그래프 데이터베이스인 Neo4j(네오 포 제이) 그래프 데이터베이스를 활용한다(DB-Engines ranking of Graph DBMS, 2018). Neo4j는 GPL3 라이선스⁶⁾의 오프소스 커뮤니티 에디션으로 개발사 홈페이지( https://neo4j.com/)에서 자유롭 게 다운로드하여 이용할 수 있다.

각각의 모델링을 위한 샘플 데이터는 음악 저작물로서 임의로 선정한 클래식 음악 CD와 DVD 메타정보를 활용하였다. CD와 DVD는 우리가 일상에서 흔히 접할 수 있는 기록물로 분류와 정리 개념을 설명하기 쉬운 대상이다. 하나의 작품이 완성되기 까지 음악 작곡, 레코딩, 촬영, 매체 제작 등 다양한 활동을 포함하기 때문에 여러 인물과 단체, 작품 관련 주제와 역사, 클래식 공연과의 연계 등 다양한 맥락을 표현할 수 있다.

2.1 RiC 아키텍처

2016년 RiC 초안(RiC-CM v0.1)이 발표된 이후, ICA 산하 ‘기록물 기술 표준을 개발하기 위한 전문가 그룹’(EGAD, Expert Group on Archival Description, 이하 EGAD)은 계속해서 RiC을 보완하고 있으며 RiC을 적용한 참조 모델을 개발하는 등⁷⁾ RiC이 국제 표준으로서 활용될 수 있도록 노력하고 있다. 그 과정에서 ICA EGAD는 2018년 10월, RiC-CM v0.2와 RiC-O의 베타 버전을 준비하고 2019년 초 공개할 예정임을 밝혔다(EGAD, 2018). EGAD의 RiC 연구 과정과 내용은 “RiC-IM HOME: ICA Records in Context - Compendium” 사이트에서 공유되고 있다. RiC 포털과도 같은 이 사이트는 RiC과 관련한 모든 자료와 내용(관련 문서 파일, RiC의 개체, 속성, 관계의 상세한 명세와 자료 등)을 확인할 수 있으며, RiC이 업데이트 되는 최신의 내용을 반영하고 있다. 2018년 12월 31일 현재까지는 2018년 7월 수정 반영된 v0.2의 초안을 제공하고 있으며, ICA가 예고한 대로 2019년 RiC-CM v0.2가 공식 문서로서 발표되면 이 사이트가 정리한 내용이 포함될 것으로 보인다. 따라서 본 장의 RiC 아키텍처에서는 “ICA Records in Context - Compendium” 사이트에서 제공하는 최신 버전의 RiC(RiC-CM v0.2 Draft Version-2018.07)을 중심으로 다루고자 한다.

RiC 이전부터 상호운용성 확보를 위한 통합적 기술(description) 개발이 호주, 뉴질랜드, 스페인, 핀란드 각 국과 세계 도서관과 박물관기구에서 시도되었다. 그 결과 ISAD, ISAAR(CPF), ISDF, ISDIAH 등 다계층 기술 규칙(multi-level description rule), 호주 AGRkMS, 스페인 CNEDA, 핀란드 FCMAD 등 각국의 개념 모델, 도서관의 FRBR, 박물관의 CIDOCCRM 등이 개발되었고, 이 모든 것을 분석한 그 정점에 지금의 RiC이 위치하고 있는 것이다(<그림 1> 참조).

Llanes-Padron, Pastor-Sánchez(2017)에 따르면 RiC 개념 모델의 목적은 기술적(descriptive) 과정에 관여하는 모든 개체를 상호 연결하여 표현하고, 이를 통해 다차원적 기술을 생성하는 것이다. 따라서 기록 정보 간 상호운용성이 RiC 개념 모델의 기본 원칙이며, 상호운용성 확보대상은 여러 아카이브, 도서관·박물관 등 서로 다른 기관·분야의 정보시스템에 담겨진 기록 정보이다. 한편, RiC-O는 개념적으로 제시되어 있을 뿐 아직까지 발표된 개발 명세가 없다. 그러나 RiC-O를 구현하기 위해서는 RiC-CM의 요소를 기반으로 하기 때문에 본 논문에서는 RiC 개념 모델을 RiC 아키텍처로 소개하고자 한다.

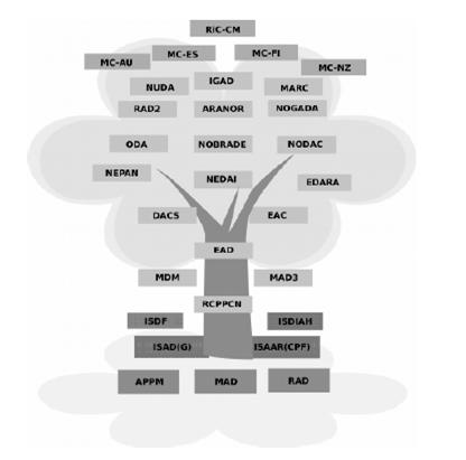

<그림 1>

아카이브 기술을 위한 규범 및 개념 모델의 진화 과정

출처: Dunia Llanes-Padrón, Juan-Antonio Pastor-Sánchez(2017)

RiC 개념 모델은 아카이브라는 현실 세계를 개념 세계로 추상화 했을 때 어떤 요소로 이루어져 있는지를 표현한 개념 구조이다. 일종의 데이터 모델로 아카이브 기술과 메타데이터 요소를 통합하고 정규화하여 개체(entity), 속성(attribute), 관계(relationship)로 정의하였다. 현실 세계를 표현하기 위한 주요 데이터를 식별하고 개념 세계로 옮기는 작업을 데이터 모델링 과정 중에서도 개념적 모델링(conceptual modeling)이라 한다(김연희, 2013). 개념적 모델링의 산출물인 개념 모델은 데이터 모델링을 거쳐 논리적 모델로 구현되어 정보시스템에 반영된다.

RiC 개념 모델의 구성요소는 현재 15개의 주요 개체(primary entity)와 16개의 보조 개체(supporting entity), 개체의 속성(attribute)과 관계(Relationship)로 정의되어 있다(RiC-CM v0.2 Draft Version-2018.07).⁸⁾ 주요 개체는 객체지향적 상속(inheritance)⁹⁾ 개념을 활용하여 부모 개체에 해당하는 ‘최상위 기본 개체’와 자식 개체에 해당하는 하위 개체로 세분화하고 있다(<표 1> 참조).

주요 개체는 기록을 기술할 때 필수적으로 고려되어야 할 개념적·물리적 개체이다. 주요 개체 안에는 하위개체를 그룹화하는 Record Source(RiC-E00), Agent(RiC-E04), Activity(RiC-E11) 등 세 개의 최상위 기본개체로 구성되어 있다. 주요 개체는 ISAD(G), ISAAR(CPF) 및 ISDF 등의 기존 기술 표준, 호주의 시리즈 시스템, IS0 23081에 부합하는 기술 요소를 제공할 수 있도록 호환성을 갖는다(Records in Contexts-Compendium 홈페이지). 이에 따라 ISAD(G)기반 기술데이터나 ISO 23081을 적용한 레거시 데이터를 RiC으로 전환하거나 적용하는 데 용이하고, RDF와 같은 표현으로 데이터를 재사용·재활용할 수 있다(Llanes-Padrón & Moro-Cabero, 2017).

보조 개체는 주요 개체를 기술한다는 면에서 속성에 해당하기도 하지만, 독립적인 개체로 정의되어 자체적인 속성을 보유할 수 있다. 이러한 점은 다중 값을 갖는 개체를 표현하는 데 유용하다. 예를 들어 하나의 Record(주요개체:RiC-E01)는 속성으로 여러 개의 Documentary Form(보조개체:RiC-E24)을 가질 수 있고, Documentary Form(보조개체:RiC-E24)도 개체로서 자체적으로 속성을 가질 수 있다(Records in Contexts-Compendium 홈페이지). 한편, 보조 개체는 4개의 범주(Appellation Entities, Classification Entities, Dates and Places, Concept or Thing)로 구분되며, 각 개체와 개체 간 관계에 대한 부여·식별·구체화·구분·분류의 기능을 띠고 있다(<표 2> 참조).

속성은 개체가 가지는 고유속성(properties) 또는 특성(characteristics)을 나타내는 요소로, 데이터 모델링의 유연성을 보장하는 수단으로 활용된다. 예를 들어, 개체-속성을 매핑 할 때 해당 개체를 도메인으로 하는 고유한 속성을 가질 수도, 다른 개체와 공유하는 속성을 가질수도 있는 것이다. <그림 2>는 주요 개체를 도메인으로 하여 RiC-CM의 속성을 정의한 모델 을 예시로 보여준다.

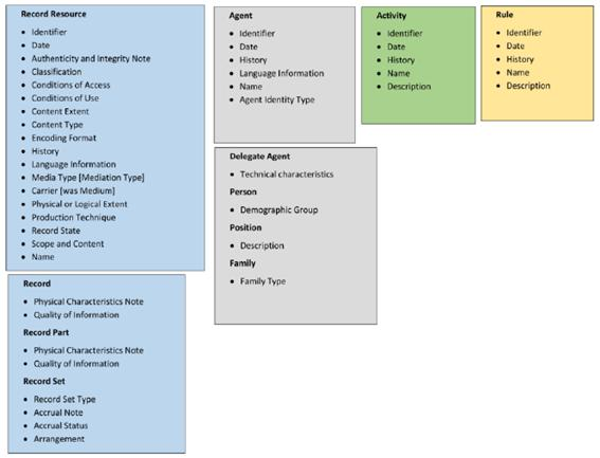

<그림 2>

주요 개체와 각 개체의 속성을 정의한 모델 예시

출처: Records in Contexts-Compendium 홈페이지

관계는 RiC v0.2부터 개체의 구성 변화에 맞춰 좀 더 구체화되었는데, RiC v0.1에서 지적된 문제¹⁰⁾였던 관계 구조가 단순화되고 유연하게 개선되었다. <표 3>, <표 4>, <표 5>는 각각 Record(RiC-E01)를 중심으로 정의된 RiC 관계를 보여준다. Record와 Record Set, Record 간 관계, Record와 주요 개체, 보조 개체 간 관계를 각각 정의하고 있다.

주요 개체 간 관계는 <표 6>을 참조할 수 있다. RiC의 관계는 두 개의 RiC 개체를 연결한다. 관계는 개체 간 맺고 있는 의미의 연관성으로, 예를 들어 업무 처리에 대한 요구사항을 개체들을 이용해 하나의 문장으로 만들었을 때 ‘동사’에 해당하는 것이 관계라 할 수 있다. <표 3>, <표 4>, <표 5>와 <표 6>에서 살펴 본 바와 같이 RiC 관계로 제시된 요소는 ‘is associated with / was associated with’, ‘has subject / is subject of’, ‘resulted in / resulted from’과 같은 형식을 갖고 있다(<그림 3> 참조).

이렇듯, RiC은 개체(주요개체와 보조개체), 속성, 관계를 이용해 기술 요소를 데이터 모델링하는 개념 모델로 제시되었다. 따라서 RiC 개념 모델로 정보시스템 기능 요구사항에 맞춰 논리 모델로 구현하여 이에 따라 데이터 아키텍처를 설계할 수 있다. RiC을 이용하면 기존 기술표준에 내재된 계층구조를 계승할 수 있고 하나의 개념 모델로 여러 데이터 모델을 구현할 수 있기 때문에, 그래프 구조와 같은 새로운 데이터 모델로 전환할 수 있다. 이러한 RiC의 특징에 따라 기록을 유연하게 기술할 수 있고 기록물 데이터셋에 기술 요소를 쉽게 추가할 수 있어, 좀 더 효율적으로 데이터를 재사용하고 재활용할 수 있다(ANAI & ICAR, 2016).

2.2 데이터베이스 설계도구로서의 RiC-CM

RiC이 개념 모델로 제시된 것은 근본적으로 데이터베이스와 상호관계를 고려한 것이라 할 수 있다. RiC을 이용하여 결과적으로는 아카이브 시스템 데이터베이스를 구성하여야 하기 때문이다. 따라서 본 장에서는 RiC이 데이터베이스와 어떻게 대응이 되고, 이를 통해 얻을 수 있는 장점이 무엇인지 살펴보도록 한다.

우리가 작성한 워드나 엑셀 파일이 컴퓨터에 저장될 때는 파일 단위로 저장되지 않는다. 물리적으로 존재한다고 생각하는 파일은 실제 물리적 실체가 없다는 뜻이다. 데이터는 디스크에 할당된 블록에 저장되는데 심지어 그 블록도 파일크기에 맞춰 일정한 영역에 할당되지 않는다. 하지만 우리는 그런 디스크 블록에 대해 이해할 필요 없이 파일을 저장·복사·삭제할 수 있다. 데이터와 시스템 사이에 운영체제(OS)가 물리계층인 디스크와 논리계층인 파일을 연결해주기 때문이다(김상래, 2015). 데이터베이스의 저장구조도 디스크 저장구조와 비슷하다. 이를 데이터베이스의 ‘3단계 데이터 독립성 스키마 구조’(three-level architecture)라 하는데, 1978년 ANSI/SPARC에서 데이터베이스 관리 시스템(Database Management System, 이하 DBMS)과 그 인터페이스를 위한 아키텍처로 제안되어 지금까지 대부분의 DBMS에 사용되고 있다.

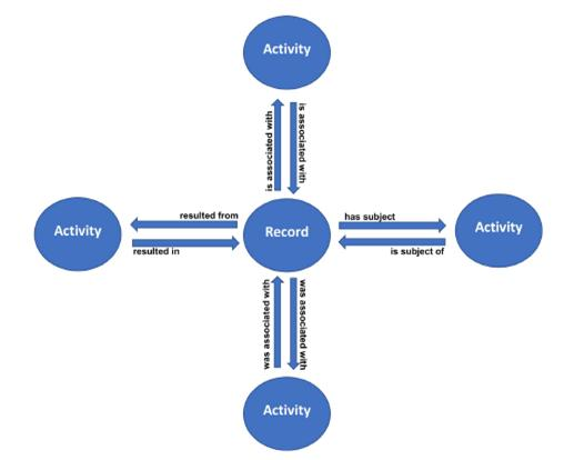

<그림 3>

Record(RiC-E01)와 Activity(RiC-E11)간의 관계 표현 다이어그램 예시

출처: Records in Contexts-Compendium 홈페이지

<그림 4>의 데이터베이스의 3단계 스키마 구조 덕분에 실제 데이터가 저장되는 물리적 구조의 복잡함을 고려하지 않고 다루고자 하는 데이터를 논리적인 단위로 인식하여 데이터 모델링할 수 있게 된다. 3단계 스키마 중 최하단에 있는 내부 스키마(internal schema)가 바로 DBMS가 제공하는 영역이다. 내부 스키마는 DBMS가 데이터를 담는 논리적인 구조로 DBMS 종류에 따라 달라질 수 있다. 관계형 모델을 다루는 RDBMS(Relational DBMS)는 데이터 저장소를 2차원 표의 구조로 인식하고 데이터를 표현하며, 비관계형 데이터베이스는 각각의 저장소 구조를 다루는 종류에 따라 속성-그래프 모델, 키-값 모델, 트리플(주어-서술어-목적어) 저장소 모델 등으로 표현한다. 이러한 점 외에 3단계 스키마 구조가 데이터 독립성을 보장한다는 장점도 있다.

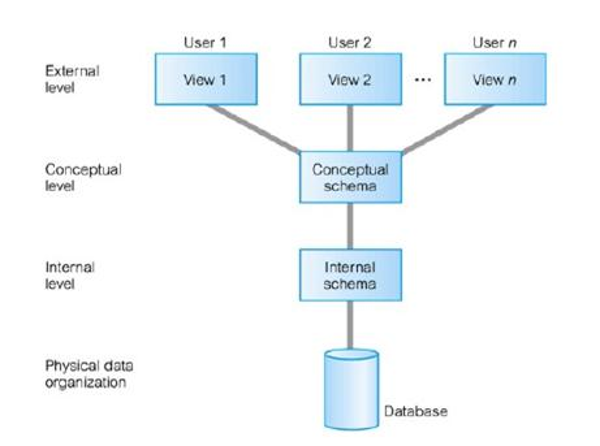

<그림 4>

ANSI/SPARC DBMS 3단계 데이터 독립성 스키마 구조

출처: Pearson Education(2009)

최상단의 외부 스키마(external schema)는 사용자가 열람하는 정보 단위의 스키마이다. 데이터베이스에 접근하는 개별 사용자가 업무 내용과 사용 목적에 따라 필요한 데이터에 접근할 수 있도록 응용 프로그램의 데이터 설계에 종속적이다.

중간에 있는 개념 스키마(conceptual schema)는 데이터베이스의 논리적 구조로 개별사용자 관점을 통합하여 조직 전체의 관점에서 이해하고 표현한다. 즉, 외부 스키마의 통합 모델이라 할 수 있다. 역으로 외부 스키마는 개념 스키마를 기초로 하여 사용자의 이용목적에 맞게 만들어진 것이다(김연희, 2013).

내부 스키마의 논리적 구조를 논리 모델이라 할 수 있고 개념 스키마의 구조를 개념 모델이라 할 수 있는데, 여기에서 개념 모델은 데이터 모델링을 위해 주요 개체를 정의하고 개체의 키 속성(key attribute)과 주요 속성을 도출한 뒤 개체간의 관계까지 정리한 수준의 모델을 의미한다.

그렇다면 RiC의 데이터 모델은 이러한 데이터베이스 구조에 어떻게 적용될 수 있을까? RiC의 개념 모델은 키 속성에 대한 명시만 없을 뿐 데이터베이스의 개념 모델과 정확하게 일치한다. 키 속성도 RiC 보조 개체인 Global Persistent Identifier(RiC-E20)와 Local Identifier(RiC-E21)로 일부 제시된 것으로 볼 수 있다. 따라서 개체, 속성, 관계로 구성된 RiC-CM 아키텍처는 데이터베이스의 개념 모델에 대응된다.

RiC은 기술 표준이기 때문에 개별 아카이브 시스템의 기능과 요구사항에 맞는 개체와 속성을 선별하고 관계를 재정의할 필요가 있다. 데이터베이스의 논리 모델도 마찬가지다. 논리 모델은 개념 모델에 살을 붙여 상세하게 정의한 것인데, 주요 개체뿐만 아니라 모든 개체와 개별 개체의 모든 속성이 도출된 구체적이고 정규화(normalization)된 모델이다(김상래, 2015). 결과적으로 RiC-CM을 개별 아카이브 시스템에 적용하는 방식은 데이터베이스의 개념모델을 논리모델로 이행하는 과정으로 해석될 수 있다. 이러한 점을 <그림 4> 데이터베이스 3단계 데이터 독립성 스키마 구조를 바탕으로 RiC-CM이 어떻게 대응되는지를 살펴보면 <그림 5>와 같다. 즉, 데이터 모델링을 위해 개념 모델인 RiC-CM을 데이터베이스 개념 스키마(개념 모델)에 적용해 논리 모델을 도출하고 최종적으로는 물리모델을 산출하는 것이다.

정보시스템으로서의 아카이브 시스템에서 데이터베이스의 중요성은 RiC의 적용이 아니더라도 간과될 수 없다. 데이터베이스는 응용 프로그램의 데이터 종속성 문제를 해결하고, 데이터 중복을 최소화할 수 있으며 효율적으로 데이터를 검색, 저장할 수 있다. 또, 적절하게 데이터 접근을 제어하고 권한을 할당하여 보안성을 확보할 수 있고 장애 발생 시 회복 기능을 통해 백업과 복구를 지원한다. 이러한 점은 전자기록관리에서 반드시 준수되어야 하는 준칙이다.

그렇다면 RiC을 적용하는 데이터베이스가 기록관리에서 어떤 의미를 지니는가? 데이터베이스 자체의 장점 뿐만 아니라, 각 기관이 가지고 있는 기록들을 어떻게 연계하고 통합할 것인가에 대한 해결방안이 될 수 있다. 현재 각 기관의 기록관리 데이터베이스는 각각 다른 논리 모델을 가지고 있다 보니 기록을 통합하거나 연계하는 데 비용¹¹⁾이 많이 들고 제한적인 정보만을 대상으로 하게 된다. 기술표준으로서의 RiC은 이러한 한계를 넘을 수 있다. 이러한 점에서 RiC은 아카이브 시스템 데이터 모델의 핵심이 될 수 있으며, RiC이 정의한 개체, 속성, 관계 요소는 기록관리를 위한 충실한 메타데이터와 전거데이터를 통합 설계하기 위한 훌륭한 수단이 될 것이다.

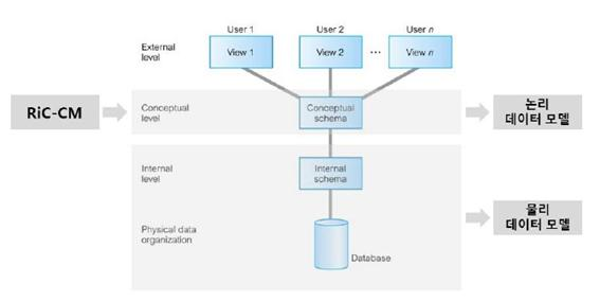

<그림 5>

RiC 개념모델을 데이터베이스 개념 스키마 단계에 대응

출처: Pearson Education(2009)에서 저자 편집

2.3 시맨틱웹 검색 도구로서의 RiC-O

2.2에서 살펴본 데이터베이스로서의 RiC은 데이터 상호운용성, 확장 유연성과 메타데이터의 활용가능성을 염두에 둔 것이다. 이 지점에서 RiC이 단순히 데이터를 축적하는 것을 넘어 정보의 활용에 초점을 맞추었다는 것을 알 수 있다. 이를 위해 ICA는 데이터베이스의 개념 모델인 RiC-CM과 별도로 RiC-O를 시맨틱웹 기반 검색 도구로 제시했다.

본 연구의 범위에는 RiC 검색 도구 구현을 포함하고 있지 않지만, 시맨틱웹을 위한 RiC-O를 구현하면 검색 도구로서 어떤 기능을 할 수 있는지 알아보기 위해 ICA EGAD의 RiC-O 파일럿 프로젝트 사례를 살펴보고자 한다. 이 사례를 통해 RiC을 적용한 시맨틱웹 검색 도구를 제작하는 방법과 절차에 대한 시사점을 얻을 수 있을 것으로 본다.

ICA EGAD는 2015년부터 소그룹을 결성해 아카이브 기관 간 데이터를 RDF로 변환해 연계하기 위해 그래프형 데이터 모델을 구현하는 프로젝트를 수행해왔다. 그리고 그 결과 2018년 3월 RiC-O 개발 프로토타입을 완성했음을 발표했다(ICA EGAD, 2018). 프랑스 국립 아카이브(Archives Nationales(France)), 프랑스 국립 도서관(BnF), 프랑스 기록 보관소(Service interministériel des Archives de France, SIAF) 주도의 실험 프로젝트인 ‘프랑스 아카이브 기관들을 위한 상호운용성 프로젝트’(Pilote d′interopérabilité pour les autorités archivistiques françaises, 이하 PIAAF 프로젝트)가 바로 그것이며, RiC-O의 검색도구 구현 방법에 관한 내용을 온라인 사이트로 공개하고 있다(PIAAF 프로젝트 홈페이지).

RiC-O를 통해 기관 간 기록정보를 연계하기 위해서는 프로토콜로서의 데이터형식이 필요한데 이를 위해 PIAAF 프로젝트는 RDF를 활용했다. 데이터를 표현하는 방법으로 RDF 이전에는 HTML이 있었으나 HTML은 데이터의 서식과 의미가 혼용되어 있어 그 의미를 전달하는 데 한계가 있다. 이를 보완하기 위해 웹페이지의 내용까지 포함하는 XML(Extensible Markup Language)이 탄생하고 XML을 기반으로 서로 다른 웹사이트가 일관된 형식으로 데이터를 게시하기 위한 방법으로 RDF가 탄생했다(마틴 클레프만, 2018).

그렇다면 RDF를 효과적으로 저장할 만한 데이터 저장소가 필요할 것이다. 이때 논리 모델로서의 데이터 저장소로 거론될 수 있는 것이 트리플 저장소(triplestore) 모델이다. 트리플 저장소는 본 논문에서 RiC 데이터 모델링에 활용한 속성 그래프(property graph)와 같은 그래프형 데이터 모델의 일종이다. PIAAF 프로젝트에서는 트리플 저장소 모델을 채택했으며, 그 구조를 살펴보면 트리플이라는 명칭처럼 모든 정보를 주어(subject), 서술어(predicate), 목적어(object)의 세 구문 형식으로 저장한다. 이와 달리 속성 그래프 모델에서는 개체와 관계를 저장한다.

그래프형 모델은 데이터를 정점(꼭짓점, vertex 또는 node)와 간선(변, edge)으로 표현하는데 속성 그래프 모델의 개체는 정점, 관계는 간선에 대응되고, 트리플 저장소 모델은 주어와 목적어가 정점, 서술어가 간선에 대응된다(<표 7> 참조).

RiC 요소를 적용한 RDF와 트리플 저장소 모델을 활용하여 BnF, SIAF, Archives Nationales(France) 세 기관의 데이터를 상호 연결하고 시각화한 검색 화면은 <그림 6>과 같다. <그림 6>은 RiC 주요 개체인 Person(RiC-E05)에 해당하는 데이터의 연결 관계를 그래프 형태로 시각화해 보여주고 있으며, 그 관계의 구성요소(화면에서 Resources로 표시된 정보)를 검색결과 하단에 나열하였다. 각 자원에 대한 상세정보는 검색 결과의 항목을 클릭하거나 시각화된 그래프형 모델에서 그 정점(꼭지점)들을 클릭해 확인할 수 있다(<그림 7> 참조).

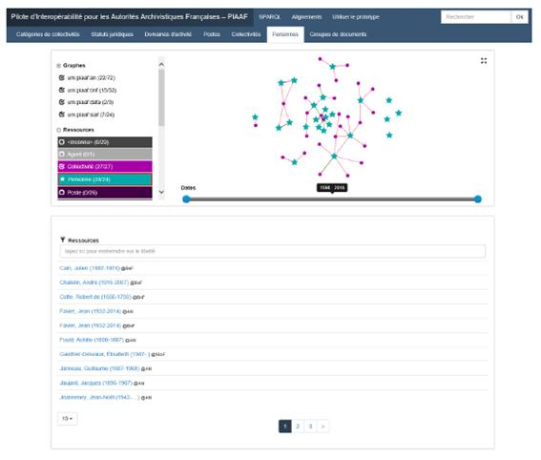

<그림 6>

PIAAF 프로젝트 데모 프로그램 화면1: AN-BnF-SIAF 간 Person(RiC-E05)의 관계 표현과 검색 도구

출처: PIAAF 프로젝트 홈페이지

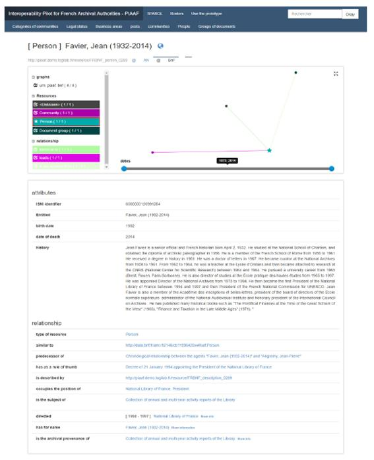

<그림 7>

PIAAF 프로젝트 데모 프로그램 화면2: Person(RiC-E05)의 개별 항목별 관련 데이터 검색 페이지

출처: PIAAF 프로젝트 홈페이지

<그림 7>은 Person(RiC-E05)의 전체 관계 표현을 나타내는 상위 페이지에서 개별 항목 ‘Favier, Jean(1932-2014) @BnF’를 클릭해 그 상세정보로 이동한 화면이다. ‘Favier, Jean(1932-2014)’ 항목이 Person(RiC-E05) 주요 개체로 정의되고 그 속성과 관계를 나타내는 정보가 모두 RiC의 요소로 표현되고 있다. 즉, 두 화면은 프랑스 국립 아카이브, 프랑스 국립 도서관, 프랑스 기록 보관소에 분산 관리되어 있는 ‘Favier, Jean’이라는 인물 정보가 Person(주요개체:RiC-E05)를 통해 상호 연결되어 있으며, 인물 정보의 맥락을 RiC 그래프 데이터 모델링으로 시각화하고 검색할 수 있음을 보여준다.

이 사례를 통해 시맨틱웹 검색 도구로서의 RiC-O가 어떤 방식으로 기록정보 서비스를 제공할 수 있는지 알 수 있다. 지금까지 국가별 기관별 무수히 많은 기술 표준이 제정되고 활용된 것은 각각의 기관 목적에 맞는 기록을 생산·관리하며 이에 따라 기술 요소도 달라졌기 때문이다. RiC을 통해 데이터를 기술하고 검색 도구를 제공한다면, 서로 다른 기술 요소를 사용하는 기관 간 데이터를 상호 연결할 수 있게 된다.

RDF를 효과적으로 웹에 배포하기 위해서는 온톨로지 웹 언어(OWL, Ontology Web Language)를 사용하여야 하지만, PIAAF 프로젝트에서 는 이를 활용하는 단계까지 구현하지는 않았다. 그러나 아카이브 데이터를 RDF로 표현하고 데이터 모델링 검색도구를 제공하여 시맨틱웹을 구축하는 데 RiC이 유용한 도구가 될 수 있음을 입증하고 있다. 또 기록 기술에 관여하는 모든 개체가 상호 연결될 수 있다는 점과 상호 연결을 통해 기록의 맥락을 다차원적으로 기술할 수 있다는 점에서 RiC의 목적과 의미를 확인할 수 있게 한다.

3.1 데이터 모델링 방법

이번 장에서는 데이터 모델링의 방법인 관계형 데이터 모델링과 그래프형 데이터 모델링에 대해서 살펴보고자 한다. 본 연구의 주제인 RiC 개념 모델을 관계형 데이터 모델과 그래프형 데이터 모델로 설계하기 위함이다. 관계형 모델링은 2010년대 NoSQL이라는 비관계형 모델링이 나오기 전까지는 대체불가능하고 거의 유일한 모델링 기법이었다. 관계형 모델을 기반으로 하는 데이터베이스인 RDBMS는 막강한 ACID(Atomicity, Consistency, Isolation, Durability / 원자성, 일관성, 고립성, 지속성)의 트랜잭션과 조인 질의(SQL에서 두 개 이상의 테이블을 결합(join)하는 쿼리)로 인해 시스템과 데이터를 안정적으로 관리하려는 많은 사람들이 선호하는 도구가 되었다. 그러나 데이터가 테이블 두 개를 연결하는 2차원적 구조가 아니라 그 이상(다차원적)이라면 관계형 모델링에서는 복잡하게 표현할 수밖에 없다. 이를 극복하기 위해 NoSQL과 같은 비관계형 데이터 모델링 기법이 대두되었고 그 중 하나가 그래프형 데이터 모델링이다. 그래프형 모델링은 정보와 속성을 점과 선으로 각각 표현하고 이를 연결하면서 뻗어나가는 구조이기 때문에 다차원적인 구조를 갖는 데이터를 표현하기에 적합하다.

3.1.1 관계형 데이터 모델링

관계형 데이터 모델링은 데이터의 집합인 테이블 두 개가 공통적인 속성을 매개로 연결되면서(‘관계’를 맺으면서) 새로운 테이블로 구성되는 방식으로 모델링하는 기법이다. <그림 8>은 링크드인(Linked in) 프로필 정보를 관계형으로 데이터 모델링한 사례이다.

링크드인 프로필 정보의 가장 기본이 되는 것은 인적정보라 할 수 있다. 그 인적정보를 담는 테이블을 {user}라 한다면, {user}에는 이름(first_name), 성(last_name), 거주지(region), 업종(industry), 사진정보(photo), 학력(education)이 들어갈 수 있을 것이다. 그런데 개인에게는 이름과 성은 보통 한 개 이지만, 사진, 학력, 거주지 등은 여러 개 있을 것이다. 하나의 테이블에 성명과 함께 사진 n개, 학력 m개, 거주지 x개를 저장한다면, 테이블에는 그 사람에 대한 정보가 n × m × χ개 들어가게 된다. 이 중 사진 정보 하나만 바꾸려면 한 개의 정보를 바꾸는 것이 아니라 n × m × χ개 모두 수정해야 하고 이 중 하나라도 수정하지 않으면 다른 사람으로 인식된다(무결성 위반이라 한다). 이러한 문제점을 해결하기 위해 <그림 8>처럼 테이블을 각각 쪼갠 뒤, 공통의 식별자(id)로 묶는 방법을 택하는 것이 관계형 데이터 모델이라 할 수 있다. 즉, {education} 테이블에 Bill Gates의 학력정보를 저장하고, 이 사람의 고유 번호인 user_id로 {user}테이블과 연결한다(‘관계’ 맺는다).

이러한 관계형 논리 모델은 데이터베이스 설계도구를 활용하면 물리 모델로 전환하기 쉽고, SQL 생성, 관리, 유지를 위한 개발환경을 제공 받을 수 있다. <그림 8>의 관계형 논리 모델을 데이터베이스 설계도구인 MySQL Workbench를 활용해 모델링하면 <그림 9>와 같다.

<그림 9>에서 상단 파란색 띠로 표시한 positions, user, industry 등은 테이블의 이름을 의미하고, {user} 하단의 iduser, first_name, last_name, summary, industry_id, region_id는 필드를 의미한다. iduser 왼쪽에 있는 노란색 열쇠모양은 기본키(primary key)를 뜻하는데, 기본키는 주민등록번호처럼 한 정보에 하나 밖에 없는 고유식별자이다. 빨간색 마름모는 외래키(foreign key)로서 다른 테이블(예를 들어 {industry})에서는 기본키(idustry_id)로, 또 다른 테이블(예를 들어 {user})에서는 참조되는 키를 뜻한다. 그리고 데이터베이스 물리적 설계를 위한 INT(정수), VARCHAR(가변형 문자열), TEXT(긴 문자열) 등의 데이터 형식이 표시되어 있다.

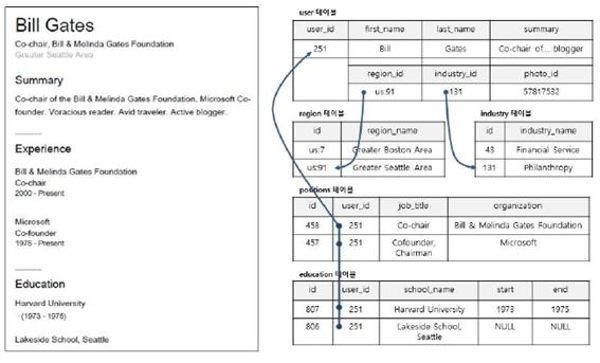

<그림 8>

관계형 모델을 사용해 링크드인 프로필을 표현

출처: 데이터 중심 어플리케이션 설계(2018)

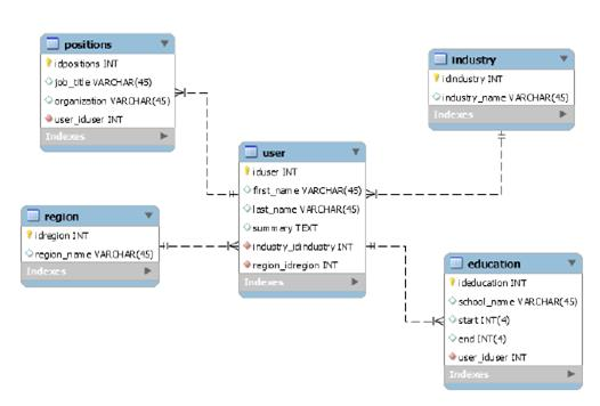

<그림 9>

링크드인 프로필 정보를 MySQL Workbench를 활용해 설계한 관계형 데이터 모델

3.1.2 그래프형 데이터 모델링

앞서 설명한 바와 같이 NoSQL은 다양한 비관계형 데이터모델 기법을 채택하고 있는데, 이 중 하나가 그래프형 데이터 모델링이다. 본 장에서는 NoSQL과 NoSQL 데이터베이스 도구인 Neo4j로 그래프형 데이터 모델링을 설명하고자 한다.

그래프형 데이터 모델링은 정보(개체와 속성)를 정점(점)으로, 정보 간의 관계를 간선(선)으로 표현하는 모델링 기법이다. 한 정보가 여러 세부 정보로 구성될 경우 한 정점(한정보)과 여러 다른 정점(세부정보)이 여러 간선(관계)으로 연결될 수 있다. 또 세부정보는 각각 더 세부적인 정보로 구성될 수 있기 때문에 무한히 정점과 간선이 뻗어나가 트리구조를 만들 수 있다. 한편으로, 한 정점이 A라고 하고, 세부정보를 B라고 할 때 세부정보 B의 세부정보가 A인 순환구조를 가질 수 있기 때문에, 예를 들어 영화 ‘댓 씽 유 두(That Thing You Do!, 1996)’의 주연 배우 톰 행크스가 해당 작품의 감독이기도 한 정보를, 댓 씽 유 두(A) - “의 감독” - 톰 행크스(B) - “가 주연한 영화” - “댓씽 유 두(A)”의 네트워크 구조도 만들 수 있다.

이와 같이 그래프 모델은 확장성이 좋고 데이터 구조 변경을 쉽게 수용할 수 있다. <그림 10>에서 볼 수 있듯 관계형 데이터 모델(좌측)에서 복잡하게 표현되는 구조가 그래프형 데이터 모델(우측)에서는 간단하게 표현된다.

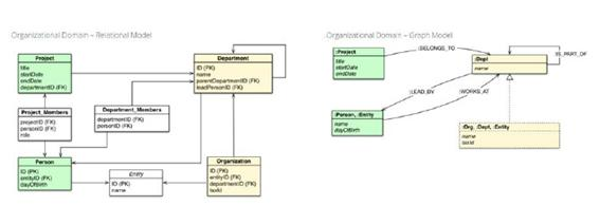

<그림 10>

동일한 Organizational Domain을 간략하게 관계형 모델과 그래프형 모델로 표현한 예시

출처: neo4j 블로그(rdbms vs graph datamodeling)

본 논문에서 데이터 모델링 도구로 사용할 Neo4j는 데이터 모델링은 물론 데이터 모델의 물리적 구현과 질의를 통합하는 속성 그래프 데이터베이스 설계 도구이다. 속성 그래프 모델은 정점인 노드(node)와 간선인 관계(relationship)로 구성하는데, 노드와 관계에 각 속성(property)을 포함할 수 있다. <그림 11>에서 :Person :Book은 노드, IS_FRIENDS_WITH나 HAS_READ는 관계 :Person 내부의 name, age나 IS_FRIENDS_WITH 내부의 since는 속성을 나타낸다.

<그림 11>와 같은 도식을 생성하려면 Neo4j가 지원하는 선언형 질의언어 사이퍼(cypher)를 사용한다. 사이퍼 구문은 그래프 모델 표현과 거의 일치하는데, “A(Person) has read B(Book)”는 “(Person)-[:HAS_READ] ->(Book)”로 표현된다. 속성은 키(name)와 값(John)으로 구성되는데 {키:‘값’}으로 표시한다. 즉, “John이라는 Person의 이름은 John이고 나이는 27살이다”는 “(John:Person {name: ‘John’, age:‘27’})”로 표현된다.

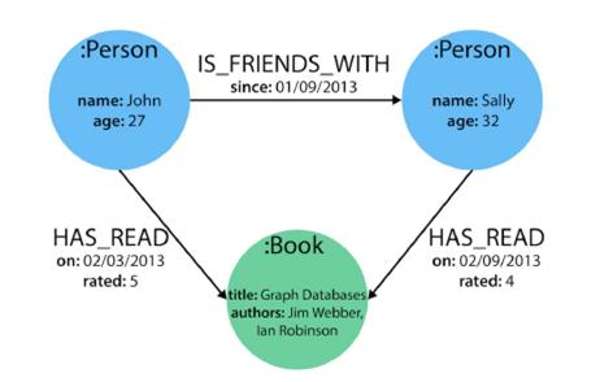

<그림 11>

Neo4j를 통해 본 간략한 속성 그래프 모델 표현

출처: neo4j 홈페이지

좀 더 확장된 형태의 Neo4j 그래프 데이터 모델을 구현해보면, 그래프형 데이터 모델이 구현되었을 때 어떤 모습일지 확연히 알 수 있다. 다음 <표 8>은 Neo4j에서 제공하는 샘플 데이터 “Movie Graph”의 코드와 그래프 모델 구현 예시이다. 전체 코드 중 그 일부만 게시하였으며, 전체 코드는 Neo4j 브라우저에서 “:play movie-graph”실행으로 확인해볼 수 있다. “Movie Graph”가 표현하는 정보는 8개 영화와 9명의 관련 인물을 노드로 하여 그들 간 공동 작업관계 “ACTED_IN, DIRECTED”를 간선으로 나타내고 있다.

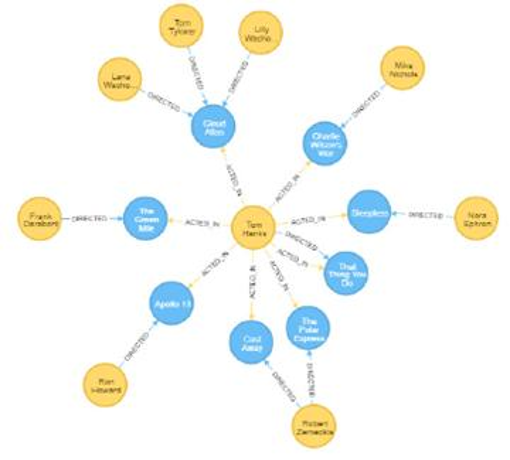

<표 8>

Noe4j 그래프형 데이터모델(Neo4j Browser에서 “:play movie-graph” 실행)

(위) Neo4j 사이퍼 구문과 (아래) 해당 사이퍼를 구현한 그래프 데이터 모델

CREATE (TheMatrix:Movie {title:‘The Matrix', released:1999, tagline:‘Welcome to the Real World'}) CREATE (Keanu:Person {name:‘Keanu Reeves', born:1964}) CREATE (Carrie:Person {name:‘Carrie-Anne Moss', born:1967}) CREATE (Laurence:Person {name:‘Laurence Fishburne', born:1961}) CREATE (Hugo:Person {name:‘Hugo Weaving', born:1960}) CREATE (LillyW:Person {name:‘Lilly Wachowski', born:1967}) CREATE (LanaW:Person {name:‘Lana Wachowski', born:1965}) CREATE (JoelS:Person {name:‘Joel Silver', born:1952}) 　 CREATE 　(Keanu)-[:ACTED_IN {roles:[‘Neo']}]->(TheMatrix), 　(Carrie)-[:ACTED_IN {roles:[‘Trinity']}]->(TheMatrix), 　(Laurence) -[:ACTED_IN {roles:[‘Morpheus']}]->(TheMatrix), 　(Hugo)-[:ACTED_IN {roles:[‘Agent Smith']}]->(TheMatrix), 　(LillyW)-[:DIRECTED]->(TheMatrix), 　(LanaW)-[:DIRECTED]->(TheMatrix), 　(JoelS)-[:PRODUCED]->(TheMatrix) //..... ...중간생략... ..... //..... ...중간생략... ..... //..... ...중간생략... ..... WITH TomH as a MATCH (a)-[:ACTED_IN]→(m)←[:DIRECTED]-(d) RETURN a,m,d LIMIT 10;

출처: Neo4j Browser에서 “:play movie-graph” 실행

3.2 RiC 모델링 개요

앞서 2.1 RiC 아키텍처에서 이미 주요 개체, 보조 개체, 속성, 관계 등 RiC-CM의 요소를 살펴본 바 있다. 이번 장에서는 RiC요소를 구조적 측면에서 살펴보고자 한다. 구조적 측면이란 주요 개체와 보조개체를 도식화하여 RiC요소의 관련 개체 간 구조와 상속관계를 연결·파악하려는 것이다.

주요 개체 Record Resource(RiC-E00), Record(RiC-E01), Record Part(RiC-E02), Record Set(RiC-E03), Agent(RiC-E04), Person(RiCE05), Group(RiC-E06), Family(RiC-E07), Corporate Body(RiC-E08), Position(RiC-E09), Delegate Agent(RiC-E10), Function(RiC-E11), Activity(RiC-E12), Process(RiC-E13), Action(RiC-E14), Rule(RiC-E15) 구성을 도식화하면 다음 <그림 12>와 같다. 주요 개체 중에서도 최상위 개체 Record Resource(RiC-E00), Agent(RiCE04), Activity(RiC-E12)는 각각의 하위 개체를 연결하고, 연결된 개체는 최상위 개체를 통해 공통 속성을 상속받을 수 있다.

보조 개체의 구성을 도식화 한 내용은 <그림 13>과 같다. 보조 개체는 개체 각각의 구분과 식별을 위해 부여할 수 있는 요소인 Name(RiCE16), Title(RiC-E17), Term(RiC-E18), Class Code(RiC-E19), Global Persistent Identifier(RiC-E20), Local Identifier(RiC-E21), 분류 요소인 Occupation(RiC-E22), Activity Class(RiC-E23), Documentary Form(RiC-E24), Record Class(RiC-25), 날짜와 장소를 표현하는 요소인 Date(RiC-E26), Single Date(RiCE27), Data Range(RiC-E28), Date Set(RiCE29), Place(RiC-E30), 주요 개체 전체를 아우르는 개념과 사물에 대해 표현할 수 있는 요소인 Concept/Thing(RiC-E31)으로 구성된다. 보조 개체는 주요 개체 간 관계를 부여·식별· 구체화·구분·분류하기 때문에 보조 개체 사이에는 직접적인 연결 구조가 없다.

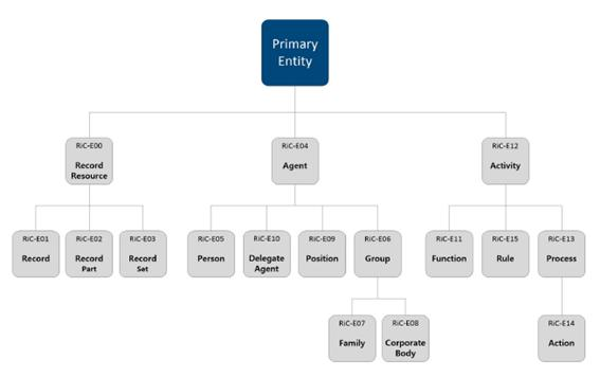

<그림 12>

RiC-CM 주요 개체 도식화

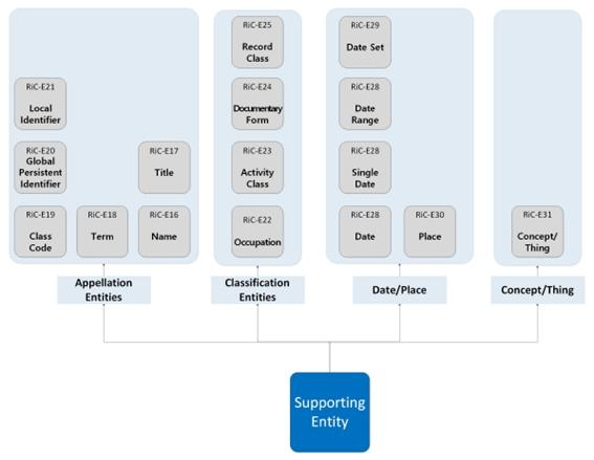

<그림 13>

RiC-CM 보조 개체 도식화

이러한 RiC 개체, 속성, 관계의 구조를 종합적으로 설명한다면 <그림 14>와 같이 표현할 수 있다. 주요 개체를 중심으로 보조 개체와 속성, 관계가 구조화되고 서로 연결된다. 속성은 주요 개체와 보조 개체에 각각 부여되고, 보조 개체는 주요 개체를 기술하며, 관계는 주요 개체의 맥락을 형성한다.

<그림 14>에서 추가한 ‘Event’는 데이터의생성(creates)이나 데이터와 관련된 트랜잭션(transaction) 같은 ‘기록관리 업무 행위’로 볼 수 있으며 주요 개체와 관련된다.

앞서 도식화한 RiC 주요 개체와 보조 개체를 <그림 14>의 구조에 더해보면 RiC의 개념 모델을 구성하는 개체 전체를 시각적으로 파악할 수 있다(<그림 15> 참조). <그림 15>는 RiC 개념 모델을 ERD(개체-관계 다이어그램, Entity-Relationship Diagram)와 유사한 다이어그램 형태로 표현한 것이다. ERD는 개체-관계를 도식화 하여 데이터 구조를 시각화하는 모델링 방법인데, 주로 관계형 데이터 모델을 작성하는 데 사용한다. 본 논문에서는 ERD를 그대로 사용하기보다는 개체-관계 구조를 간선으로 간략히 도식화함으로써, RiC 데이터 모델링에 사용할 것이다.

이렇게 도식화할 수 있는 RiC의 요소들이 실제적으로 어떻게 기록정보와 매핑될 수 있는지 예시를 통해 살펴보자. 예시로 제시할 자료는 ICA EGAD가 2017년 발표자료에서 소개한 “Gregorius Painting(원본)을 사진촬영 한 Photo 사본: Photo of painting of Lucas Hirscher”이다(<그림 16> 참조).

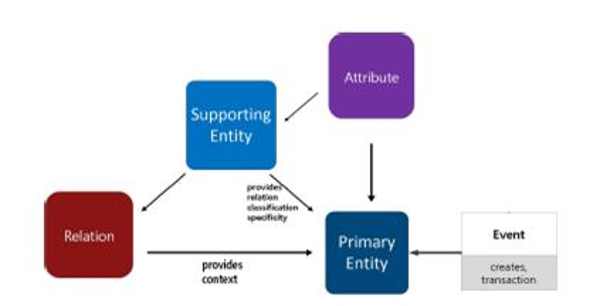

<그림 14>

RiC의 개체, 속성, 관계의 개괄적인 구조

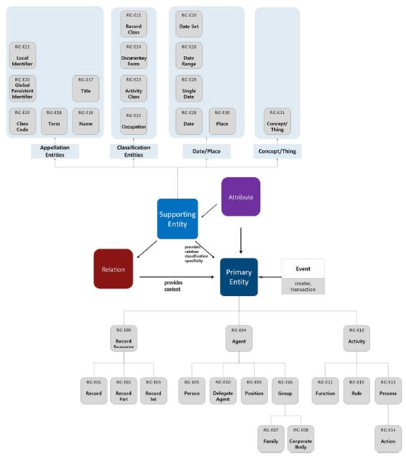

<그림 15>

RiC의 주요 개체와 보조 개체 구성

<그림 16>

Gregorius Painting(원본)을 사진촬영 한 사본 “Photo of painting of Lucas Hirscher”

출처: EGAD(2017)

<그림 16>의 “Photo of painting of Lucas Hirscher”의 기록정보를 RiC 요소에 적용해 보면 다음과 같다(<그림 17> 참조). “Photo of painting of Lucas Hirscher”는 한 개의 기록 건으로 ‘RiC Record(주요개체:RiC-E01)’에 대응되고, 기록과 관련된 개체 간 맥락을 RiC 관계로 연결할 수 있다. 그 내용은 ‘작품(원작)과 사본의 관계(Is a copy of), 작품과 생산자(Is painted by)의 관계, 작품과 소유자(Belongs to)의 관계, 작품과 그 작품의 주제(Has subject, 여기에서는 Lucas Hirscher라는 인물)에 대한 관계, 작품의 주제(Lucas Hirscher)와 주제의 탄생일(Has living date)의 관계 등이 있다.

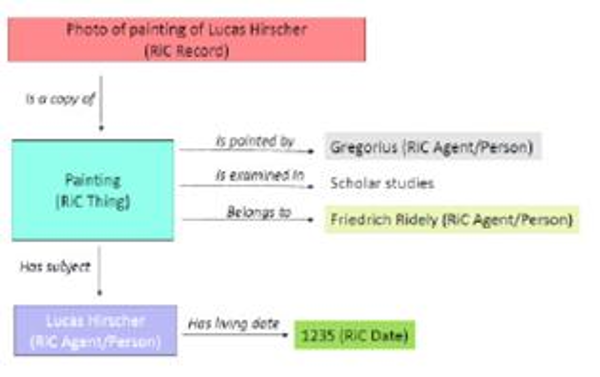

<그림 17>

Photo of painting of Lucas Hirscher(item)정보의 RiC 기반 맥락

출처: EGAD(2017)

관계는 업무의 흐름을 나타낸다는 점에서 중요하다. 따라서 관계를 모델링하는 것은 업무 분석 과정이라 할 수 있다. <그림 17>에서 “Is a copy of”는 ‘개체(원본)는 또 다른 개체의 사본이다’라는 뜻인데, 이렇게 각 개체를 원본과 사본의 관계로 연결하려면 원본이 존재하고 그 사본을 수집·관리하는 등의 업무를 한다는 점을 알고 있어야 한다. “Is painted by”와 “Belongs to”는 작품 개체와 생산자 개체, 작품 개체와 소유자 개체를 연결하는 것인데, 누가 생산한 것이며 누가 소유하였는가 등의 업무와 관련성이 있다.

이와 같은 업무 분석을 통해 개념 모델링 단계에서 개체와 관계를 분석하고 RiC 요소와 매핑할 수 있다. 그 다음 개념 데이터 모델을 논리 데이터 모델로 전환한다. 이때 관계형 데이터 모델링에서는 2차원 표의 저장구조를 염두에 두고 무결성 제약조건(integrity constraints)에 따라 세부 속성을 도출하여 연결한다.

그래프형 데이터 모델링은 <그림 17>의 ‘생산자(Is painted by)’에 관여된 작품 개체와 제작자 개체는 정점으로, ‘생산되었다’라는 관계는 간선으로 표현한다. 만일, 트리플 저장소 모델을 채택한 PIAAF 프로젝트였다면 해당 기록정보는 ‘(작품개체, 제작자개체, 생산되었다 관계)’로 개념 모델링 되고 ‘(Photo of painting of Lucas Hirscher의 원작, 화가 Gregorius, 그려졌다)’의 트리플 형식으로 저장되었을 것이다. 또 속성 그래프 모델이었다면 “(Photo of painting of Lucas Hirscher) [:IS_PAINTED_BY] ->(Gregorius)”로 표현될 것이다.

4.1 개념적 데이터 모델링

데이터 모델링은 현실 세계의 주요 데이터를 추출하여 개념 세계로 옮기는 개념적 모델링과 개념 모델을 데이터베이스에 저장하는 구조로 표현하는 논리적 모델링이 있다(김연희, 2013). 개념 모델링 단계에서는 관계형 모델링이나 그래프형 모델링 모두 동일한 방식으로 데이터를 분석할 수 있고, 관계형 또는 그래프형 중 어떤 모델을 선택하느냐는 논리적 모델링 단계에서 데이터를 사용하는 목적과 보유한(또는 보유 할) 데이터베이스의 종류에 따라 결정된다.

본 장에서는 동일한 샘플 데이터를 사용하여 두 데이터 모델을 모두 만들어보면서 모델링 과정의 공통점과 차이점을 확인할 것이다. 다음 <표 9>는 데이터 모델링을 위한 샘플데이터이다. 샘플데이터의 기록정보는 임의로 선정한 클래식 음악 CD와 DVD 메타정보를 활용하였으며, 각 정보는 각각의 발행사(Opus Arte, UNIVERSAL MUSIC COMPANY/DG) 홈페이지에서 참조한 기본 메타정보와 검색 포털 사이트를 통한 관련 인물, 관련 단체 등의 추가 정보를 정리해 활용하였다.

데이터 모델링을 하기 전 가장 먼저 해야할 것은 어떤 기록에서 어떤 정보를 관리할지를 파악하는 것이다. 이 과정에서 최소 기록물 단위를 무엇으로 할지 정해야 한다. <표 9>의 샘플데이터에서 최소 기록물 단위는 음악CD와 영상 DVD를 포괄하는 매체로 ‘앨범(album)’이라 할 수 있다.

이 앨범을 중심으로 기록정보를 관리하기 위해 관련된 주요 정보를 정리해보면 <표 10>과 같다. 앨범 (1)CD와 (2)DVD가 각각 ‘베토벤 CD컬렉션’, ‘클래식음악 DVD컬렉션’에 속한다고 가정하였다. 컬렉션 정보에서는 컬렉션의 명칭, 설명정보를 앨범 정보에서는 그 앨범이 속한 소속컬렉션, CD/DVD명, 제작사, 발행사, 출연자, 연출자, 지휘자, 설명정보를 관리한다.

그 다음, <표 10>과 같이 정리한 정보를 RiC 개념 모델에서 정의한 개체와 속성에 매핑하는 단계이다. 가장 기본이 되는 앨범은 Record(RiCE01)가 되고 컬렉션은 앨범의 집합이므로 Record Set(RiC-E03)이라 할 수 있다. 그리고 제작사·발행사는 업체정보이므로 Agent(RiC-E04), 출연자·연출자·지휘자는 인물정보이므로 Person(RiC-E05)이다. 다음으로 속성이 되는 정보를 찾는다면, 명칭·CD/DVD명은 Name(RiC-E16), 발행일은 Date(RiC-E26), 주요내용은 General note(RiC-P04)가 될 것이다. 여기서 Name과 Date는 RiC 보조 개체에 해당하는 것으로 주요 개체를 기술(description)한다는 면에서 속성에 해당하기도 한다.

<표 9>

RiC 데이터 모델링을 위한 샘플데이터

(1) John Eliot Gardiner 베토벤: 교향곡 전집(Beethoven: The Symphonies)

(2) BBC　Eroica, The Day that changed music forever

여기서 Agent와 Person은 Record(RiC-E01)에 대한 세부정보가 아닌, 개체로서 별도의 전거정보(authority record)로 관리할 수 있다. 그렇다면 이에 대한 세부정보는 각각의 이름만 관리할 것인지 아니면 이름 이외에 (업체에 대한) 설명정보와 업종 같은 추가 정보도 관리할 것인지 고려할 수 있다. 본 논문에서는 Agent의 회사명과 설립연도, Person의 성명, 출생일, 직위, (인물에 대한) 설명정보를 관리한다고 가정하였다. 그렇다면 <표 10>에서 <표 11>의 Agent와 Person의 정보가 추가될 것이다.

그런데 인물을 분석하는 과정에서 직위 정보는 RiC의 Position(RiC-E09) 개체에 해당된다는 점을 발견하였다. 본 분석과정에서는 직위개체를 활용하면서 직위의 세부정보로는 직위명과 설명정보가 있다고 가정하였다. 그렇다면 <표 11>에서 <표 12>의 Position 정보가 추가될 것이다.

지금까지 분석한 내용을 모두 종합하여 각각의 기록정보와 RiC 요소가 대응하는 것을 정리해보면 <표 13>과 같다.

다음 단계로 RiC 개체와 속성을 매핑한 결과를 토대로 관계를 분석해 볼 것이다.¹²⁾ 지금까지는 관계형 모델링이나 그래프형 모델링 모두 동일한 방법으로 기록정보를 분석했으나, 관계를 분석하는 방법은 차이가 있다.

관계형 데이터 모델링에서 관계는 속성을 기준으로 맺어진다. <표 13>에서 앨범과 업체는 어떤 관계가 있을까? 앨범의 제작사와 발행사가 업체이다. 그런데, 한 앨범의 제작사가 여러 개일 수 있고, 한 제작사가 여러 앨범을 제작할 수 있다. 한 앨범이 한 개의 데이터(행)이라고 할 때, 앨범정보에 만일 제작사 정보가 포함되어 있다면 앨범의 제작사는 하나 밖에 표현할 수 없다. 따라서 앨범과 업체 사이에 이 둘을 연결해주는 별도의 정보(e.g. “앨범과 업체의 관계”)가 필요하게 된다. 그리고 앨범에서는 제작사와 발행사 정보가 더 이상 필요 없기 때문에 삭제한다(<표 14> 참조).

이와 마찬가지로 출연자와 연출자, 지휘자(인물)도 한 앨범에 여러 명일 수 있으므로 “앨범과 인물과의 관계”가 필요하고, 출연자와 지휘자라는 직위도 한 사람에게 여러 지위가 부여될 수 있으므로 “인물과 지위의 관계” 정보가 추가로 필요하다. 그런데, 어떤 인물이 A앨범에서는 지휘를 B앨범에서는 연출을 맡을 수 있으므로 “앨범과 직위의 관계”가 필요할 것이고, 그 정보는 “앨범과 인물의 관계”와 합쳐져서 “앨범, 인물, 직위의 관계” 정보가 될 것이다. 이를 정리하면 <표 15>와 같다.

<그림 18>은 <표 15>의 내용을 관계형 데이터 모델의 개념적 설계를 위해 다이어그램으로 나타낸 것이다.

그래프형 데이터 모델링에서는 관계를 파악하기 위해 개체 간 연관성이 있는 말을 ‘동사’ 형태로 찾아낸다. 즉 ‘개체 A는 개체 B와 (C라는 관계이다)’라고 서술되는 형태이다. 이와 같은 방법으로 관계를 맺는 개체를 정리하면 <표 16>과 같다.

<표 14>

RiC 관계형 데이터 모델링을 위한 ‘관계’ 분석(1)

정보	세부정보	값(value, 예시)
앨범	소속 컬렉션	베토벤 CD컬렉션, 베토벤 DVD컬렉션
	CD/DVD명	John Eliot Gardiner 베토벤: 교향곡전집, Eroica, The day that changed music forever
	출연자	Ian Hart, Jack Davenport, Tim Pigott-Smith, Claire Skinner, Anton Lesser, Luba Orgonasova(soprano), Anne Sofie von Otter(mezzo-soprano), Anthony Rolfe Johnson(tenor), Gilles Cachemaille(bass)
	연출자	Simon Cellan Jones
	지휘자	Sir John Eliot Gardiner
	설명정보	Eroica, The day that changed music forever는 베토벤 영웅교향곡 그 이면의 흥미진진한 이야기들을 다룬다. BBC가 제작한 이 음악드라마는 1804년 6월 베토벤의 든든한 후원자였던 로브코비츠 공작의 저택에서 있었던 영웅교향곡의 비공식 초연을.......
앨범과 업체의 관계	관계있는 앨범	John Eliot Gardiner 베토벤: 교향곡전집, Eroica, The day that changed music forever
	관계있는 업체	ARCHIV, BBC(이상 제작사), Opus Arte, UNIVERSAL MUSIC COMPANY(이상 발행사)
	관계의 종류	제작사, 발행사
업체	회사명	ARCHIV, Opus Arte
	설립연도	1947(ARCHIV), 1999(Opus Arte)

<표 15>

RiC 관계형 데이터 모델링을 위한 ‘관계’ 분석(2)

정보	세부정보	값(value, 예시)
컬렉션	컬렉션명	베토벤 CD컬렉션, 클래식음악 DVD컬렉션
	설명정보	베토벤을 주제로 한 CD컬렉션, 클래식음악을 주제로 한 DVD컬렉션
앨범	소속 컬렉션	베토벤 CD컬렉션, 베토벤 DVD컬렉션
	CD/DVD명	John Eliot Gardiner 베토벤:교향곡전집, Eroica, The day that changed music forever
	설명정보	Eroica, The day that changed music forever는 베토벤 영웅교향곡 그 이면의 흥미진진한 이야기들을 다룬다. BBC가 제작한 이 음악드라마는 1804년 6월 베토벤의 든든한 후원자였던 로브코비츠 공작의 저택에서 있었던 영웅교향곡의 비공식 초연을.......
앨범과 업체의 관계	관계있는 앨범	John Eliot Gardiner 베토벤:교향곡전집, Eroica, The day that changed music forever
	관계있는 업체	ARCHIV, BBC(이상 제작사), Opus Arte, UNIVERSAL MUSIC COMPANY(이상 발행사)
	관계의 종류	제작사, 발행사
업체	회사명	ARCHIV, Opus Arte
	설립연도	1947(ARCHIV), 1999(Opus Arte)
앨범, 인물, 직위의 관계	관계있는 앨범	John Eliot Gardiner 베토벤:교향곡전집, Eroica, The day that changed music forever
	관계있는 인물	Ian Hart, Jack Davenport, Tim Pigott-Smith, Claire Skinner, Anton Lesser, Luba Orgonasova(soprano), Anne Sofie von Otter(mezzo-soprano), Anthony Rolfe Johnson(tenor), Gilles Cachemaille(bass) (이상 출연자) Simon Cellan Jones (이상 연출자) Sir John Eliot Gardiner (이상 지휘자)
	관계있는 직위	출연자, 연출자, 지휘자
인물	성명	Ian Hart, Jack Davenport, Tim Pigott-Smith, Claire Skinner, Anton Lesser, Luba Orgonasova(soprano), Anne Sofie von Otter(mezzo-soprano), Anthony Rolfe Johnson(tenor), Gilles Cachemaille(bass) Simon Cellan Jones Sir John Eliot Gardiner
	출생일	1964-10-08(Ian Hart), 1973-03-01(Jack Davenport), 1952-02-14(Anton Lesser)
	설명정보	이안 하트(Ian Hart)는 2001년 해리포터와 마법사의 돌에서 Quirinus Quirrell을 연기했으며...
인물과 직위의 관계	관계있는 인물	Ian Hart, Jack Davenport, Tim Pigott-Smith, Claire Skinner, Anton Lesser, Luba Orgonasova(soprano), Anne Sofie von Otter(mezzo-soprano), Anthony Rolfe Johnson(tenor), Gilles Cachemaille(bass) (이상 출연자) Simon Cellan Jones (이상 연출자) Sir John Eliot Gardiner (이상 지휘자)
	관계있는 직위	지휘자, 출연자, 연주자
직위	직위명	지휘자, 출연자, 연주자
	설명정보	“Eroica, The day that changed music forever”의 OST를 연주한 음악감독

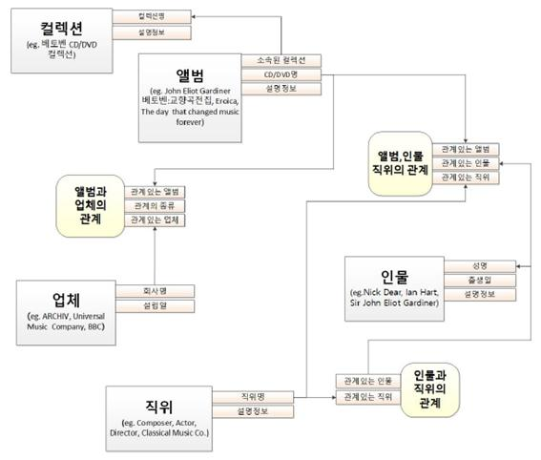

<그림 18>

RiC 관계형 데이터 모델링의 개념적 모델 예시

이를 바탕으로 그래프형 데이터 모델을 다이어그램으로 표현하면 <그림 19>와 같다.

개념적 데이터 모델은 현실 세계를 사람들의 머릿속에 그릴 수 있는 개념적인 구조로 모델링하는 데 사용하므로 데이터베이스 종류에 구애받지 않고 작성된다. 데이터베이스의 종류에 따라 발생하는 차이는 데이터베이스(또는 데이터 모델)의 논리적 모델을 염두에 둔 관계를 설정하는 방법에서 시작된다. 앞서 살펴 본 것처럼, 관계형 데이터 모델링에서는 개체의 속성을 연결하고, 그래프형 데이터 모델링에서는 개체를 직접 연결하면서 관계를 설명한다.

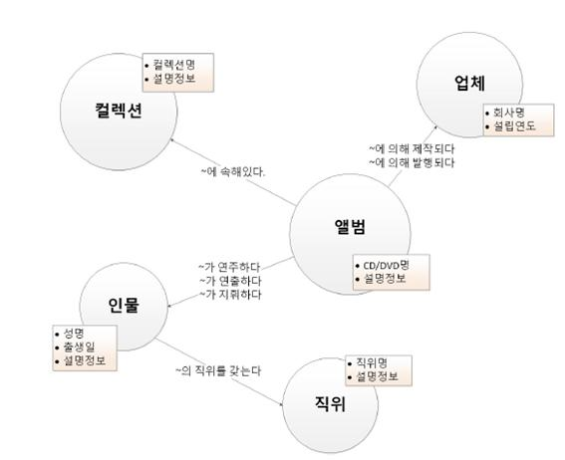

<그림 19>

RiC 그래프형 데이터 모델링의 개념적 모델 예시

이 결과 관계형 데이터 모델을 사용하는 RDBMS는 엄격한 무결성을 담보하고 데이터를 안전하게 관리할 수 있어 정확성과 일관성이 요구되는 영역에 활용하기 적합하다. 반면, 너무 엄격한 무결성은 확장가능성을 제약하기 때문에, 데이터 연계와 확장 측면에서는 상대적으로 비효율적이다. 한편, 그래프형 데이터모델은 개체가 데이터의 유형과 관계없이 관계를 통해 설명되기 때문에 데이터의 구조를 개별적으로 보여주기에 적합하고 시각화에 유용하다. 반면 이러한 데이터 유형에 대한 유연성 때문에 엄밀하고 종합적인 데이터 분석이 어려워 합계나 평균 등의 수학적 연산에는 효과적이지 않다.

4.2 논리적 데이터 모델링

개념적 데이터 모델링을 마치면 논리적 데이터 모델링을 할 차례다. 논리적 데이터 모델은 개념적 데이터 모델을 사용할 DBMS에 따라 데이터베이스에 저장할 형태로 표현한 데이터베이스의 논리적인 구조다(김연희, 2013). 이때 관계형 모델과 그래프형 모델은 개체와 관계를 설정하는 방법이 서로 다르기 때문에, 논리적 데이터 모델도 다르게 구현된다.

먼저 관계형 데이터 모델에 대하여 논리적 모델링을 해보도록 한다. 관계형 데이터 모델은 데이터베이스의 논리적 구조가 2차원 테이블 형태이다. 4.1의 관계형 데이터 모델 다이어그램(<그림 18> 참조)을 살펴보면, 관계가 이름(앨범의 CD/DVD명, 인물의 성명, 직위의 직위명, 업체의 회사명)으로 연결되어 있다. 이렇게 관계를 설정할 경우 중복될 가능성이 있으므로 고유식별자(기본키)가 필요하다. 이에 따라 각 정보(컬렉션, 앨범, 업체, 인물, 직위)마다 고유식별자를 설정하고(<표 17>의 ‘ID(고유식별자)’), 관계를 맺는 상대편 속성에 그 고유식별자를 참조하도록 한다(<표 17>의 ‘참조되는 고유식별자’).

이 외에도 데이터베이스 테이블을 구성하기 위해 속성의 데이터형(e.g. 가변형 문자열 varchar, 정수형 int)이나 관계차수(mapping cardinality, 일대일·일대다 등)를 추가하여 논리적 데이터 모델링을 수행한다. 이를 반영하여 MySQL Workbench의 도구로 작성한 것이 <그림 20>이다. 관계형 데이터베이스 논리적 설계 단계에서는 완전한 논리적 스키마를 구성하기 위해 테이블(릴레이션) 명세서를 작성할 수 있는데, 이때 속성이름, 데이터형, 널(NULL) 허용여부, PK, FK, 제약조건 등의 세부 설계 내역을 정한다(김연희, 2013). 논리적 설계를 MySQL Workbench로 구현하는 과정은 이러한 테이블 명세서의 내용을 반영하고, 물리적 설계를 위한 SQL 코드를 자동 작성하여 제공한다.

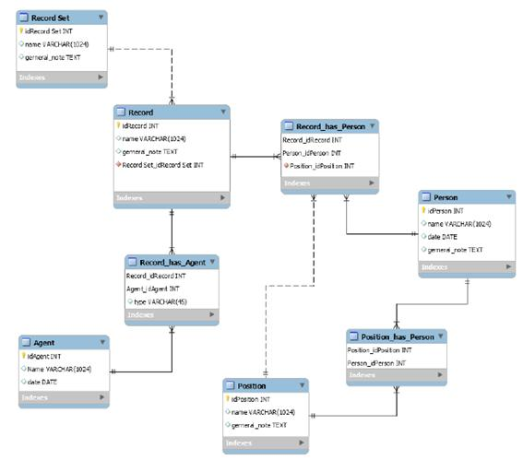

<그림 20>

RiC 관계형 데이터 모델링의 논리적 모델 예시

다음으로 그래프형 데이터 모델에 대하여 논리적 모델링을 해보도록 한다. 앞서 설명한대로, 그래프형 데이터 모델에서는 개체를 정점으로, 관계를 간선으로 표현한다. 이 때 두 개체를 시작 정점(Start Node)과 끝 정점(End Node)으로 지정하여 인과관계를 명확하게 한다. 4.1의 그래프형 데이터 모델의 개체의 관계를 분석한 <표 16>에서 개체를 시작 정점과 끝 정점으로 정하고 그 인과관계를 정리한 것이 <표 18>이다. 예를 들어, <표 16>의 개체 A(Record)와 개체 B(Agent)의 관계를 ‘A는 B에 의해 발행되다.’로 분석한 것은 개체 A(e.g. Eroica, The Day that changed music forever)를 시작정점으로 하고 개체 B(e.g. Opus Arte)를 끝 정점으로 하여 관계를 PUBLISHED_BY로 나타낸다.

<표 18>의 시작 정점-끝 정점의 관계를 정리한 것을 그래프형 다이어그램으로 작성해 <그림 21>과 같이 논리적 모델을 만들 수 있다.¹³⁾

<그림 21>과 같은 논리 모델을 그래프형 데이터 모델링 도구인 Neo4j로 구현한다면, 샘플 데이터는 <그림 22>와 같이 도출될 것이다. 논리적 데이터 모델인 <그림 21>과 실제 그래프형 데이터 결과물이 매우 비슷한데, 이는 그래프 데이터 모델이 현실 세계를 직관적으로 표현하기 때문이다. 그렇기 때문에 데이터 모델링이 쉽고 빠르다. 그래프형 데이터 모델링은 개념 모델 수준에서 논리 모델로 전환할 때 관계형 데이터 모델링과 같은 엄격한 데이터 구조(즉, 무결성 제약조건인 데이터베이스 스키마)를 요구하지 않으며, ‘객체 + 속성’을 ‘관계’를 통해 연결하는 구조이기 때문에 그 자체로 객체 지향적이다.

이와 같이 본 연구에서 수행한 RiC 데이터 모델링 과정은 기록정보를 RiC 개체, 속성과 관계로 분석하여 개념적 구조로 표현하고 이를 사용할 목적과 DBMS에 따라 데이터베이스 논리 모델로 구현하는 절차를 수행한다. 관계형 데이터 모델링은 RiC 요소가 포괄하는 기록관리 핵심 정보를 안정적으로 관리하고 분석하는 정형화된 데이터 처리에 뛰어나며, 그래프형 데이터 모델링은 다양한 기록 유형을 RiC에 적용하기 쉽고 데이터 연계와 확장 측면에서 유용하다.

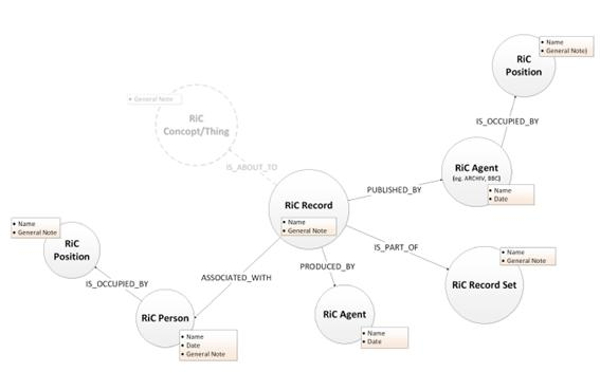

<그림 21>

RiC 그래프형 데이터 모델링의 논리적 모델 예시

<그림 22>

그래프형 데이터 논리 모델에 샘플데이터를 적용해 Neo4j로 구현한 결과

이밖에도 문서 저장소(document object) 모델,¹⁴⁾ 키-값 저장소(Key-value store) 모델¹⁵⁾ 등 다양한 데이터 모델이 존재한다. 이는 어느 한 기술이 다른 기술을 대체하는 것이 아니라 서로 공존하며 상호보완적인 조화를 이뤄야 함을 시사한다고 볼 수 있다. 앞으로는 다양한 데이터 유형을 포괄하기 위해 그 용도에 맞는 데이터 저장소를 사용하고 각각을 연계하는 다중 데이터베이스 모델을 활용할 수도 있을 것이다.
